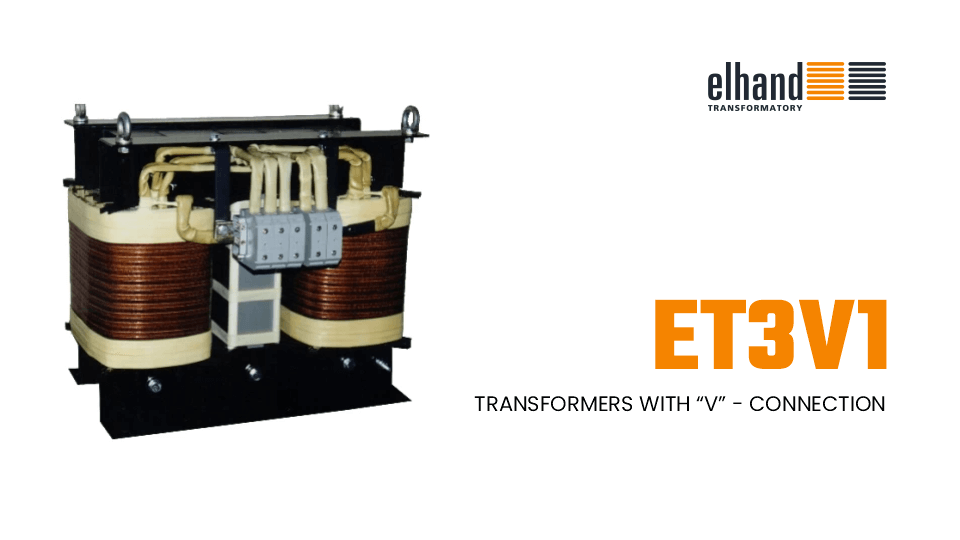

Трансформаторы с обмоткой по схеме „V”
Трансформаторы с обмоткой по схеме Vv находят применение там, где необходимо осуществлять питание однофазного потребителя большой мощности. Традиционное питание таких устройств линейным напряжением трёхфазной сети вызывает значительную асимметрию в сети электроснабжения, так как нагружено только две фазы. Применяя трансформаторы с обмоткой по схеме Vv значительно уменьшается асиметря нагрузки сети.
Продукт для:
Подробная информация:
| Исполнение | Трансформаторы смены числа фаз с 3 на 1 типа ET3V1 изготавливаются согласно требованиям норм: EN/IEC 61558 или EN/IEC 60726 |
|---|---|
| Класс изоляции |
B(130oC) - стандартно до 5 [кВА], F(155oC) - стандартно выше 5 [кВА] |
| Климатическое исполнение / окружающей среды |
C1/E0 - материковое исполнение, C2/E1 - морское исполнение |
| Температура окружающей среды | 40oC |
| Степень защиты | IP 00 |
| Класс защищенно | I |
| Частота | 50/60 Гц |
| Первичное напряжение | до 1000В |
| Вторичное напряжение | до 1000В |
| Крепеж | при помощи крепежных уголков |
Технический эскиз
 |
 |
| Стандартное исполнение | |
Таблица размеров
Технические параметры некоторых трансформаторов смены числа фаз с 3 на 1 типа ET3V1
| Тип Трансформатора | Мощность [кВА] |
Исполнение | L [мм] |
B [мм] |
H [мм] |
d [мм] |
e [мм] |
f [мм] |
Масса [кг] |
|---|---|---|---|---|---|---|---|---|---|
| ET3V1 | 2,5 | 3x380V/1x42V/220V Vv0 | 300 | 155 | 337 | 240 | 120 | 11 x 15 | 30 |
| ET3V1 | 15 | 3x440-415-380V/1x15V Vv0 | 510 | 450 | 470 | 430 | 230 | 11 x 15 | 178 |
| ET3V1 | 25 | 3x480V1x120V Vv0 | 525 | 400 | 465 | 430 | 240 | 11 x 15 | 198 |
| ET3V1 | 56 | 3x480V/1x44V Vv0 | 690 | 530 | 555 | 590 | 271 | 11 x 15 | 451 |
Примечания:
Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.
По предварительному согласованию возможно исполнение изделия в измененной версии.
