Однофазные разделительные трансформаторы

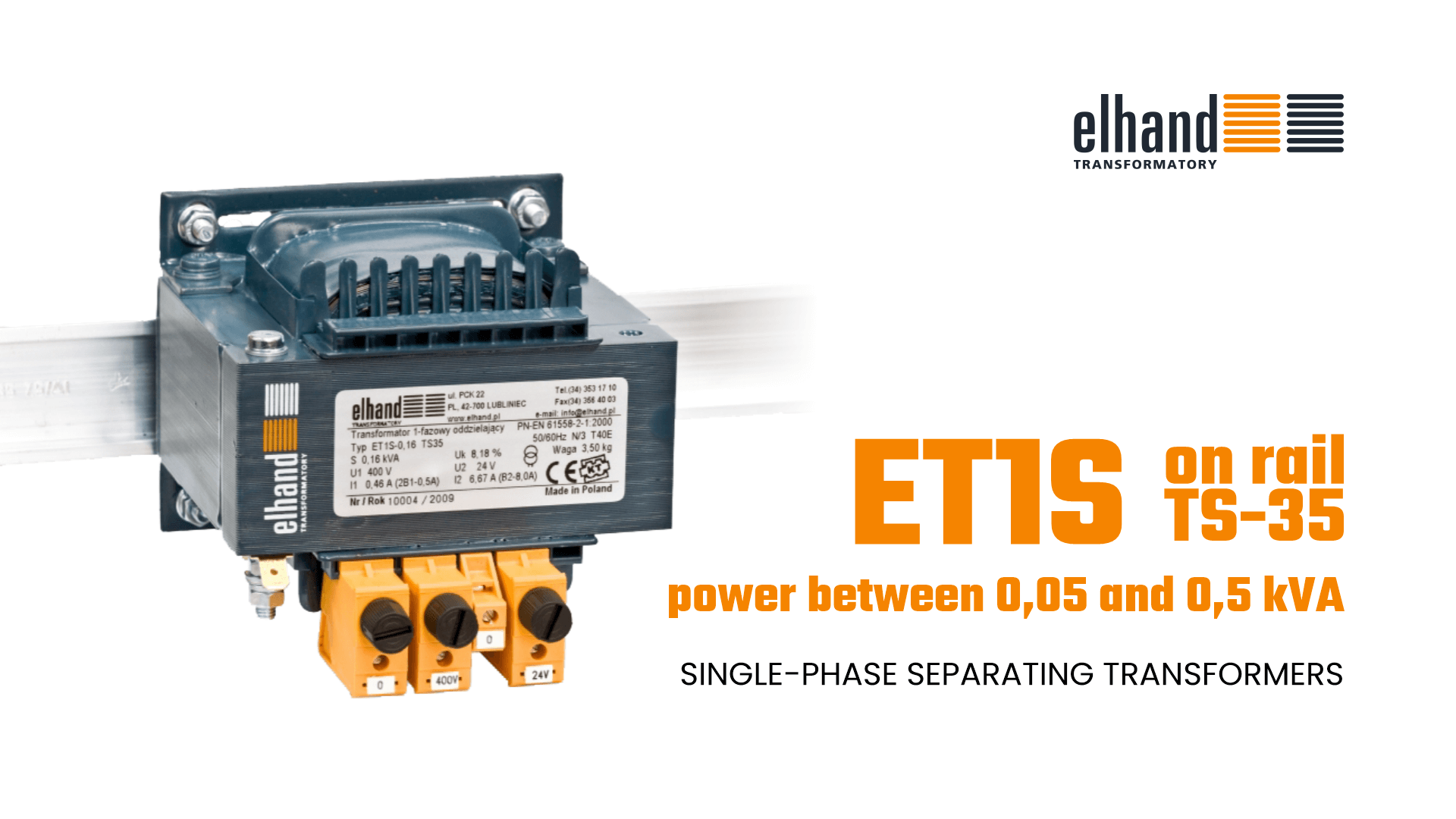

ET1S ** мощностью от 0,05 до 0,5 кВА
на шине TS-35
Pазделительные трансформаторы предназначены для питания осветительных сетей, систем управления и т.п. Трансформаторы приспособлены к монтаже на шине TS35 в соответствии с нормой EN 50022. По согласованию трансформаторы могут иметь большее количество выводов. Токовые клеммы могут быть размещены только с одной, либо по обеим сторонам трансформатора.
Продукт для:
- Железнодорожная отрасль
- Добыча нефти и газа
- Горнодобывающая отрасль
- Морская отрасль
- Тяжелая промышленность
- Силовая электроника
- Возобновляемые источники энергии
Подробная информация:
| Исполнение | Трансформаторы изготавливаются согласно требованиям нормы: EN/IEC 61558-2-1 |
|---|---|
| Класс изоляции |
B(130oC) - стандартно |
| Климатическое исполнение / окружающей среды |
C1/E0 - материковое исполнение, C2/E1 - морское исполнение |
| Температура окружающей среды | 40oC |
| Степень защиты | ИП 00 |
| Класс защищенно. | I |
| Частота | 50/60 Гц |
| Первичное напряжение | до 1000 В |
| Вторичное напряжение | до 1000 В |
| Токовые клеммы | токовые клеммы номинального сечения от 1,5 мм2 до 10 мм2 либо кабельные клеммы |
| Крепеж | к шине TS 35 согласно EN 50022 при помощи монтажной пластины |
Технический эскиз
Исполнение с монтажной пластиной
Исполнение с виброзащитой GA35
Таблица размеров
Технические параметры разделительных трансформаторов типа ET1S **
| Тип трансформатора | Мощность [кВА] |
L [мм] |
B [мм] |
H [мм] |
Масса [кг] |
|---|---|---|---|---|---|
| ET1S_* - 0,050 | 0,050 | 78 | 64 | 90 | 1,2 |
| ET1S_* - 0,063 | 0,063 | 84 | 66 | 93 | 1,4 |
| ET1S_* - 0,075 | 0,075 | 84 | 66 | 93 | 1,5 |
| ET1S_* - 0,10 | 0,10 | 84 | 80 | 93 | 2,0 |
| ET1S_* - 0,13 | 0,13 | 105 | 80 | 111 | 2,8 |
| ET1S_* - 0,16 | 0,16 | 105 | 80 | 111 | 2,9 |
| ET1S_* - 0,20 | 0,20 | 105 | 88 | 111 | 3,4 |
| ET1S_* - 0,25 | 0,25 | 105 | 103 | 111 | 4,3 |
| ET1S_* - 0,32 | 0,32 | 120 | 95 | 122 | 4,4 |
| ET1S_* - 0,40 | 0,40 | 120 | 107 | 122 | 5,3 |
| ET1S_* - 0,50 | 0,50 | 120 | 137 | 127 | 6,9 |
*) -для трансформаторов в климатическом/окружающей среды исполнении C2/E1 (морское исполнение W/3 или тропическое T/3) необходимо в обозначении прибавить букву "M" или "G" в зависимости от предназначения
**) - таблица подготовлена для трансформаторов с напряжением 400//230 работающих в нормальных условиях. Для других условий и данных значения могут измениться.
Примечания:
Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.
По предварительному согласованию возможно исполнение изделия в измененной версии.
