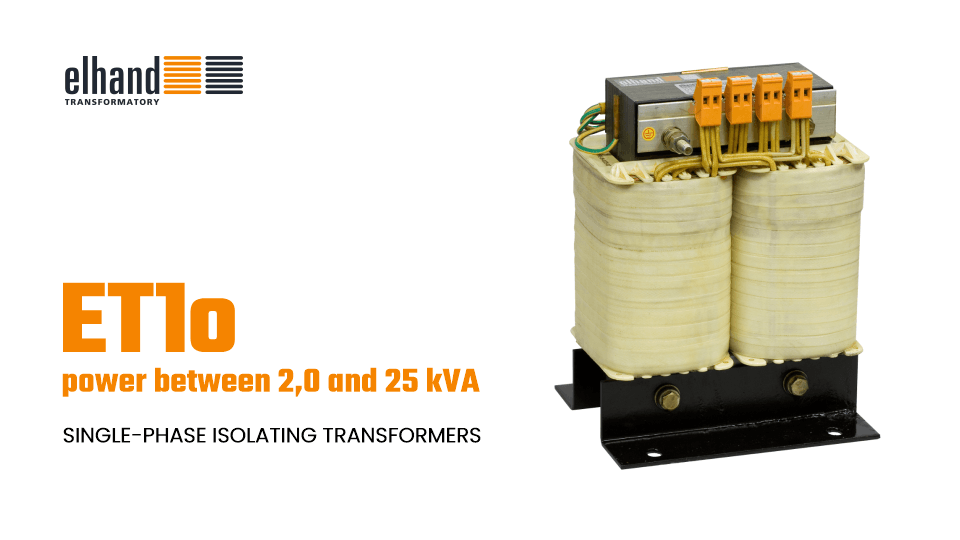

Однофазные изолирующие трансформаторы
ET1o ** мощностью от 2,0 до 25 кВА
Изолирующие трансформаторы используют в схемах, где требуется разделение напряжения. В стандартном исполнении трансформаторы приспособлены к монтажу с помощью крепежных уголков. Количество выводов со стороны первичной и вторичной обмоток - по согласованию с получателем. Токовые клеммы могут быть размещены только с одной, либо по обеим сторонам трансформатора. Первичная и вторичная обмотка отделены друг от друга медным экраном. По желанию трансформаторы могут быть собраны в корпусах со степенями защиты ИП23, ИП44 и ИП54 с возможностью вывода питающих кабелей через сальниковые уплотнения.
Подробная информация:
| Исполнение | трансформаторы изготавливаются согласно требованиям нормы: EN/IEC 61558-2-4 |
|---|---|
| Класс изоляции |
B(130ºC) - стандартно до 5 кВА, , F(155ºC) - стандартно выше 5 кВА |
| Климатическое исполнение / окружающей среды |
C1/E0 - материковое исполнениеm, C2/E1 - морское исполнение |
| Температура окружающей среды | 40oC |
| Степень защиты | ИП 00 |
| Класс защищенно. | I |
| Частота | 50/60 Гц |
| Первичное напряжение | до 1000 В |
| Вторичное напряжение | до 500 В |
| Токовые клеммы | токовые клеммы номинального сечения от 4 мм2 до 150 мм2 или медные шины |
| Крепеж | с помощью уголков |
Технический эскиз

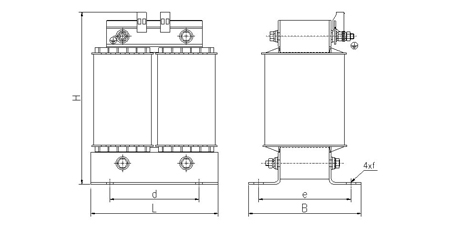

Исполнение A для мощности до 6,3 кВА

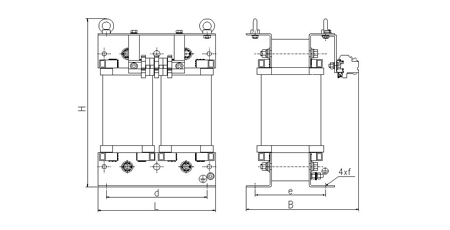

Исполнение B для мощности выше 6,3 кВА
Таблица размеров
Технические параметры изолирующих трансформаторов типа ET1o **
| Тип трансформатора | Мощность [кВА] |
L [мм] |
B [мм] |
H [мм] |
d [мм] |
e [мм] |
f [мм] |
Масса [кг] |
Исполнение |
|---|---|---|---|---|---|---|---|---|---|
| ET1o_* - 2,0 | 2,0 | 178 | 140 | 240 | 128 | 114 | 11 x 15 | 17 | A |
| ET1o_* - 2,5 | 2,5 | 178 | 152 | 240 | 128 | 126 | 11 x 15 | 21 | A |
| ET1o_* - 3,0 | 3,0 | 200 | 165 | 271 | 140 | 133 | 11 x 15 | 23 | A |
| ET1o_* - 3,5 | 3,5 | 200 | 177 | 271 | 140 | 145 | 11 x 15 | 27 | A |
| ET1o_* - 4,0 | 4,0 | 200 | 195 | 271 | 140 | 160 | 11 x 15 | 30 | A |
| ET1o_* - 5,0 | 5,0 | 240 | 165 | 323 | 200 | 127 | 11 x 15 | 35 | A |
| ET1o_* - 6,3 | 6,3 | 240 | 180 | 323 | 200 | 142 | 11 x 15 | 40 | A |
| ET1o_* - 7,5 | 7,5 | 280 | 260 | 425 | 240 | 151 | 11 x 15 | 46 | B |
| ET1o_* - 8,0 | 8,0 | 280 | 260 | 425 | 240 | 151 | 11 x 15 | 48 | B |
| ET1o_* - 10,0 | 10,0 | 280 | 275 | 425 | 240 | 168 | 11 x 15 | 56 | B |
| ET1o_* - 12,0 | 12,0 | 280 | 290 | 425 | 240 | 178 | 11 x 15 | 63 | B |
| ET1o_* - 15,0 | 15,0 | 320 | 300 | 485 | 270 | 190 | 13 x 18 | 74 | B |
| ET1o_* - 16,0 | 16,0 | 320 | 300 | 485 | 270 | 190 | 13 x 18 | 76 | B |
| ET1o_* - 20,0 | 20,0 | 360 | 330 | 545 | 310 | 220 | 13 x 18 | 98 | B |
| ET1o_* - 25,0 | 25,0 | 360 | 350 | 545 | 310 | 240 | 13 x 18 | 120 | B |
*) - для трансформаторов в климатическом/окружающей среды исполнении C2/E1 (морское исполнение W/3 или тропическое T/3) необходимо в обозначении прибавить букву "M" или "G" в зависимости от предназначения.
**) - таблица подготовлена для трансформаторов с напряжением 230//230 работающих в нормальных условиях. Для других условий и данных значения могут измениться.
Примечания:
Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.
По предварительному согласованию возможно исполнение изделия в измененной версии.
