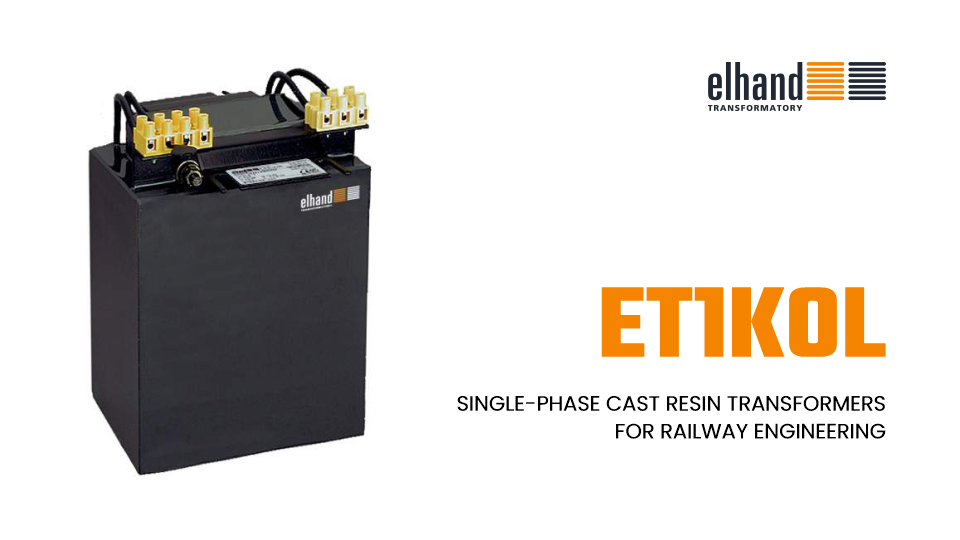

Однофазные железнодорожные трансформаторы ET1KOL** залитые эпоксидной смолой
Техническое решение было разработано под применение трансформаторов в цепях защитного разделения нагревательных элементов электрического отопления железнодорожных стрелок типа EOR от питающих устройств. Трансформаторы приспособлены к монтажу в подвешенном положении в железнодорожных шкафах типа EGC-102.
Монтажные вырезы размещены в соответствии со стандартным расположением отверстий, применяемом в железнодорожных устройствах.
Продукт для:
Подробная информация:
| Исполнение | Железнодорожные разделительные трансформаторы ET1KOLŻ изготавливаются согласно требованиям: EN/IEC 61558-2-4 |
|---|---|
| Класс изоляции |
E(120oC) |
| Климатическое исполнение / окружающей среды |
C2/E1 |
| Температура окружающей среды | 10oC |
| Степень защиты | ИП 00 |
| Класс защищенно | II |
| Частота | 50 Гц |
| Первичное напряжение | 220 В или 230 В |
| Вторичное напряжение | 220 В или 230 В |
| Токовые клеммы | токовые клеммы номинального сечения 10 mm2 |
| Крепеж | подвешиваемый с помощью уголков |
Технический эскиз
 |
 |
 |
| Стандартное исполнение | ||
 |
||
| Идейная схема | ||
Таблица размеров
Технические параметры железнодорожных трансформаторов типа ET1KOL
| Тип трансформатора | Мощность [кВА] |
L [мм] |
B [мм] |
H [мм] |
L1 [мм] |
L2 [мм] |
B1 [мм] |
H1 [мм] |
d [мм] |
e [мм] |
f [мм] |
g [мм] |
Масса [кг] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ET1KOLŻ - 1,8 | 1,8 | 200 | 210 | 295 | 168 | 105 | 128 | 210 | 85 | 170 | 30 | 9 | 21 |
| ET1KOLŻ - 2,5 | 2,0 | 200 | 235 | 280 | 200 | 105 | 138 | 235 | 85 | 170 | 30 | 11 | 28 |
Примечания:
Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.
По предварительному согласованию возможно исполнение изделия в измененной версии.
M. Łukiewski,
G. Kamiński
G. Kamiński
NS 01/2003
