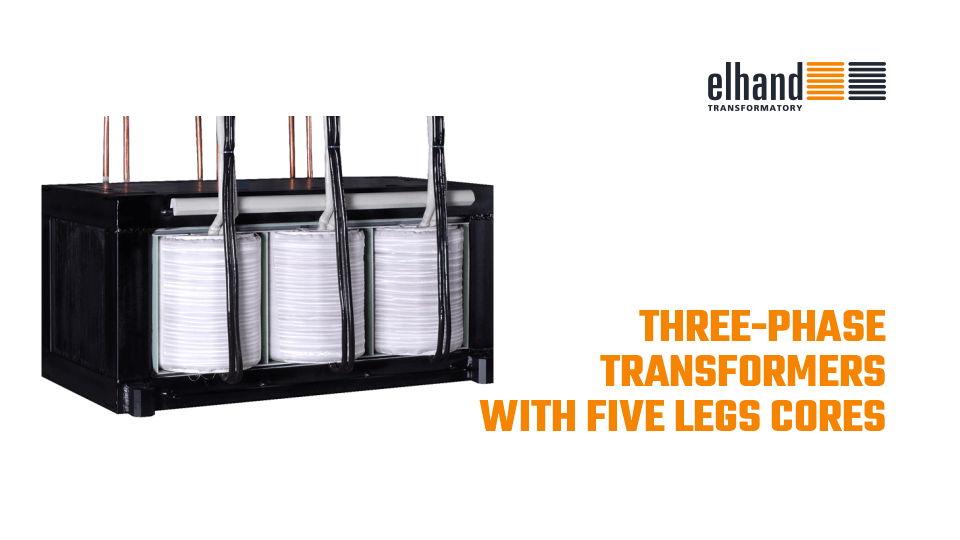

Пятистержневые трансформаторы
Во многих случаях возникает необходимость подбора габаритов трансформатора под имеющийся корпус машины. Конструкция пятистержневого сердечника позволяет уменьшить высоту трансформатора. В пятистержневом сердечнике есть два внешних стержня без обмотки, которые продлевают и соединяют нижнее и верхнее ярмо. Применение такого магнитопровода в трехфазном трансформаторе позволяет при сохранении полной мощности трансформатора и неизменных размерах стержней уменьшить сечение ярма. Это дает возможность уменьшить высоту трансформатора.
Продукт для:
Подробная информация:
| Исполнение | Трансформаторы изготовливаются в соответствии с требованиями норм: EN/IEC 60726; EN/IEC 60076 |
|---|---|
| Класс изоляции |
F(155oC) или H(180°C) |
| Климатическое исполнение / окружающей среды |
C1/E0 - материковое исполнение, C2/E1 - морское исполнение |
| Температура окружающей среды | 40oC |
| Степень защиты | IP 00 |
| Класс защищенно | I |
| Частота | 50/60 Гц |
| Первичное напряжение | до 1000В |
| Вторичное напряжение | до 1000В |
| Токовые клеммы | Токовые клеммы, кабельные клеммы либо медные шины Cu |
| Крепеж | при помощи крепежных уголков |
Технический эскиз
 |
 |
| Стандартное исполнение | |
Таблица размеров
Технические параметры трехфазных пятистержневых трансформаторов согласуется при заказе
