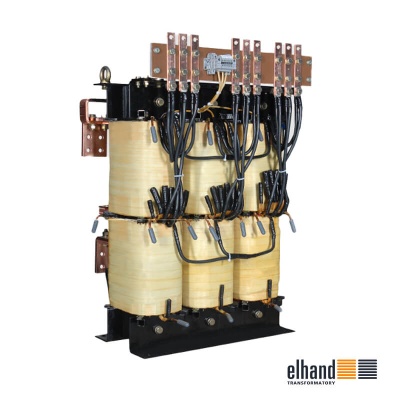

Трехфазные трансформаторы преобразовательные
Трансформаторы предназначены для питания тиристорных преобразователей.
В стандартном исполнении трансформаторы приспособлены к монтажу в вертикальной позиции с помощью крепежных уголков. Токовые клеммы могут быть размещены с одной, или по обеим сторонам тарнсформатора. По желанию трансформаторы могут быть собраны в корпусах со степенями защиты IP 23, IP 44 или IP 54.
Продукт для:
Подробная информация:
| Исполнение | Трехфазные трансформаторы для преобразователей ET3oB, ET3SB изготавливаются согласно требованиям соответствующих норм для трансформаторов и EN/IEC 61378-1 |
|---|---|
| Класс изоляции |
B(130oC) - стандартно до 5 [кВА], F(155oC) - стандартно выше 5 [кВА] |
| Климатическое исполнение / окружающей среды |
C1/E0 - материковое исполнение, C2/E1 - морское исполнение |
| Температура окружающей среды | 40oC |
| Степень защиты | IP 00 |
| Класс защищенно | I |
| Частота | 50/60 Гц |
| Схема соединений | Yy0 - стандартно |
| Первичное напряжение | до 1000В |
| Вторичное напряжение | до 1000В |
| Токовые клеммы | винтовые зажимы, кабельные наконечники или медные шины Cu |
| Крепеж | при помощи крепежных уголков |
Технический эскиз
 |
 |
| Примерное исполнение | Примерное исполнение |
Таблица размеров
Технические параметры примерных трехфазных трансформаторов для преобразователей типа ET3oB и ET3SB
| Тип трансформатора | Мощность [кВА] |
Примерные данные | L [мм] |
B [мм] |
H [мм] |
d [мм] |
e [мм] |
f [мм] |
Масса [кг] |
|---|---|---|---|---|---|---|---|---|---|
| ET3oB, ET3SB | 0,03 | 3x100V/3X100V Yd11 | 190 | 110 | 165 | 170 | 78 | 8 x 12 | 10 |
| ET3oB, ET3SB | 1,5 | 3x400V/3x230V Dy5 | 240 | 140 | 222 | 190 | 115 | 11 x 15 | 21 |
| ET3oB, ET3SB | 42,3 | 3x380V/3x61,5V/3x61,5V Dd0y11 | 540 | 450 | 525 | 490 | 280 | 11 x 15 | 312 |
| ET3oB, ET3SB | 150 | 3x380V±5%V/3x28V Diil | 870 | 570 | 900 | 660 | 820 | 13 x 18 | 913 |
| ET3oB, ET3SB | 375 | 3x380V±5%V/3x69,5V Diii | 1050 | 735 | 955 | 850 | 451 | 17 x 25 | 1942 |
Примечания:
Производитель оставляет за собой право внесения изменений, связанных с непрерывным процессом усовершенствования изделий.
По предварительному согласованию возможно исполнение изделия в измененной версии.
