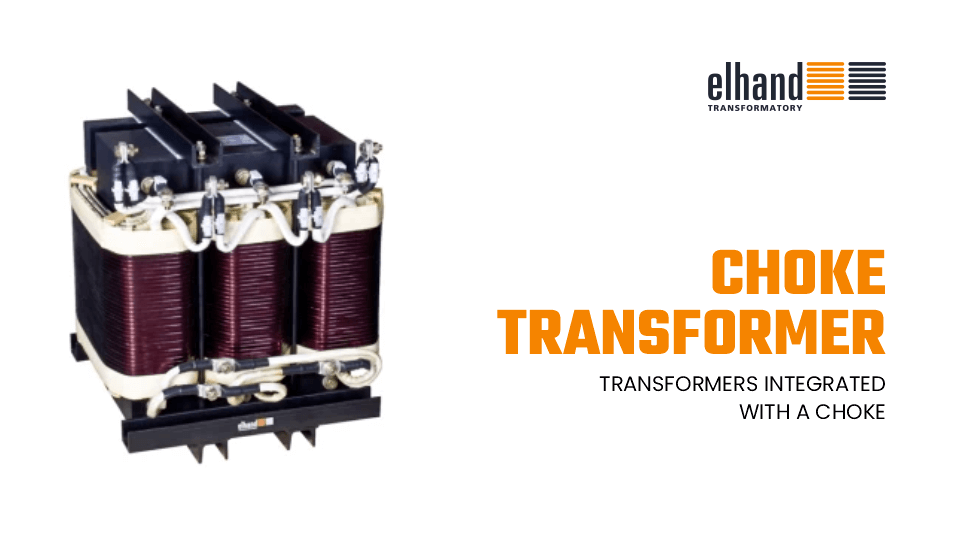

Tрансформаторы интегрированные с дросселем
Трансформаторы работающие вместе с дросселем это компактное соединение трансформатора и индуктивного элемента. Трансформатор осуществляет функции согласования уровня напряжений к требованиям потребителя, а дроссель дополнительно подавляет помехи. Трансформатор работающий вместе с дросселем это элемент большего напряжения короткого замыкания.
Продукт для:
- Железнодорожная отрасль
- Морская отрасль
- Тяжелая промышленность
- Силовая электроника
- Качество электроэнергии
Подробная информация:
| WykИсполнениеonanie | Силовые трансформаторы изготовливаются в соответствии с требованиями норм: EN/IEC 61558-2-1; EN/IEC 60726 |
|---|---|
| Класс изоляции |
B(130ºC) - стандартно до 5 кВА, F(155ºC) - стандартно выше 5 Ква |
| Климатическое исполнение / окружающей среды |
C1/E0 - материковое исполнение, C2/E1 - морское исполнение |
| Температура окружающей среды | 40oC |
| Степень защиты | IP 00 |
| Класс защиты | I |
| Частота | 50/60 Гц |
| Первичное напряжение | до 1000 В |
| Вторичное напряжение | до 1000 В |
| Токовые клеммы | токовые клеммы, кабельные клеммы либо медные шины Cu |
| Крепеж | при помощи крепежных уголков |
Технический эскиз
 |
 |
 |
| Стандартное исполнение | ||
Таблица размеров
Технические параметры трансформаторов работающих вместе с дросселем типа ET3SD согласуются при заказе
