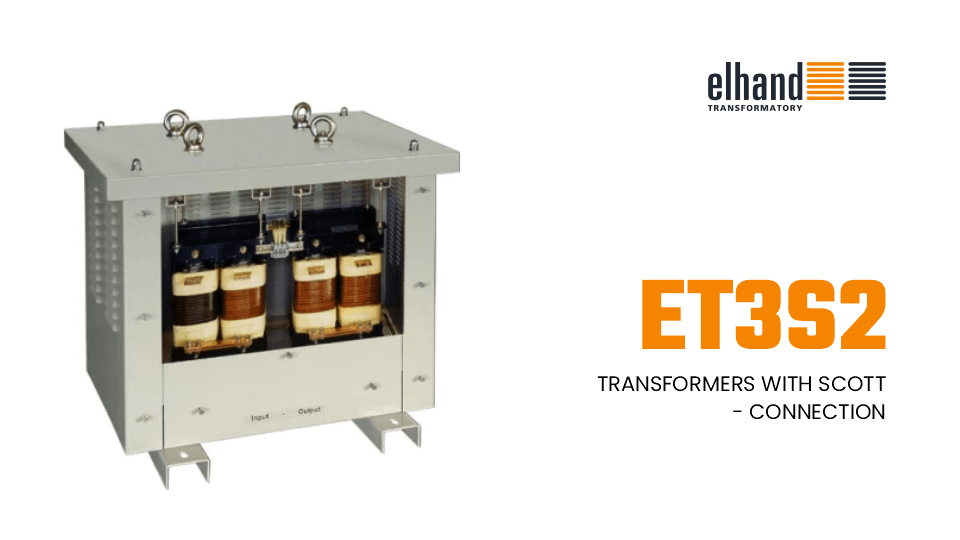

Трансформаторная схема Скотта
Трансформаторная схема Скотта применяются с целью согласования трехфазной сети электроснабжения и двухфазной нагрузки или группы однофазных нагрузок. Существенное достоинство схемы Скотта состоит в том, что при симметричной двухфазной нагрузке обеспечивается симметричная нагрузка трехфазной питающей сети. Схема соединений трансформаторной схемы Скотта и принцип действия находится в закладке "Технический Справочник".
Продукт для:
Подробная информация:
| Исполнение | Трансформаторная схема Скотта ET3S2 изготовливается в соответствии с требованиями нормы: EN/IEC 61558-1 |
|---|---|
| Класс изоляции |
F(155oC) - стандартно |
| Климатическое исполнение / окружающей среды |
C1/E0 - материковое исполнение, C2/E1 - морское исполнение |
| Температура окружающей среды | 40oC |
| Степень защиты | IP 00 |
| Класс защиты | I |
| Частота | 50/60 Гц |
| Первичное напряжение | до 1000В |
| Вторичное напряжение | до 1000В |
| Крепеж | при помощи крепежных уголков |
Технический эскиз
 |
 |
| Стандартное исполнение | |
Таблица размеров
Технические параметры некоторых трансформаторных схем Скотта типа ET3S2
| Тип трансформатора | Мощность [кВА] |
Примерные данные | L [мм] |
B [мм] |
H [мм] |
d [мм] |
e [мм] |
f [мм] |
Масса [кг] |
|---|---|---|---|---|---|---|---|---|---|
| ET3S2 | 12 | 3x400V/2x230V | 690 | 445 | 645 | 490 | 390 | 11 x 15 | 116 |
| ET3S2 | 45 | 3x230V/2x31,5V | 1060 | 60 | 860 | 690 | 710 | 11 x 15 | 365 |
| ET3S2 | 56 | 3x380V/2x40V | 1060 | 760 | 860 | 770 | 710 | 11 x 15 | 469 |
| ET3S2 | 70 | 3x380V ±5%/2x63V | 1300 | 760 | 880 | 900 | 710 | 17 x 25 | 577 |
Примечания:
Производитель оставляет за собой право внесения изменений, связанных с непрерывным процессом усовершенствования изделий.
По предварительному согласованию возможно исполнение изделия в измененной версии.
