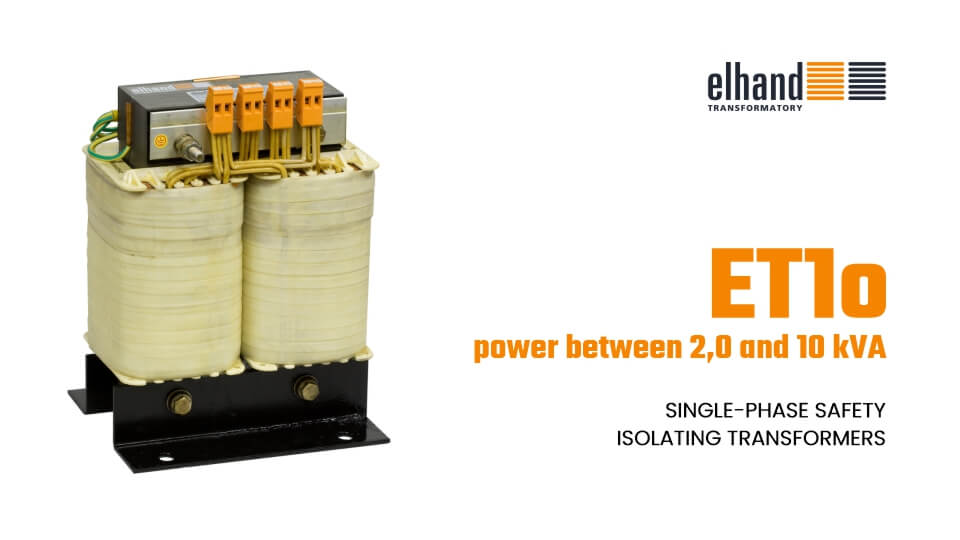

Однофазные трансформаторы безопасного напряжения ET1o ** мощностью от 2,0 до 10 кВА

Трансформаторы безопасного напряжения предназначены для питания электрических устройств низковольтным напряжением. В стандартном исполнении трансформаторы приспособлены к монтажу с помощью крепежных уголков. Количество выводов со стороны первичной и вторичной обмоток - по согласованию с получателем. Токовые клеммы могут быть размещены только с одной, либо по обеим сторонам трансформатора. По желанию трансформаторы могут быть собраны в корпусах со степенями защиты ИП23, ИП44 и ИП54 с возможностью вывода питающих кабелей через сальниковые уплотнения. В стандартном исполнении корпуса покрыты порошковым лаком цвета RAL 7032.

Скачать карту каталог в PDF

Продукт для:

Подробная информация:

Исполнение	трансформаторы изготавливаются согласно требованиям нормы: EN/IEC 61558-2-6
Класс изоляции	B(130ºC) - стандартно до 5 кВА, F(155ºC) - стандартно выше 5 кВА
Климатическое исполнение / окружающей среды	C1/E0 - материковое исполнение, C2/E1 - морское исполнение
Температура окружающей среды	40^oC
Степень защиты	ИП 00
Класс защищенно	I
Частота	50/60 Гц
Первичное напряжение	до 1000 В
Вторичное напряжение	до 50 В
Токовые клеммы	токовые клеммы номинального сечения от 1,5 мм² до 150 мм² либо медные шины
Крепеж	на 4 болта с помощью уголков

Технический эскиз

Исполнение A для мощности до 6,3 кВА

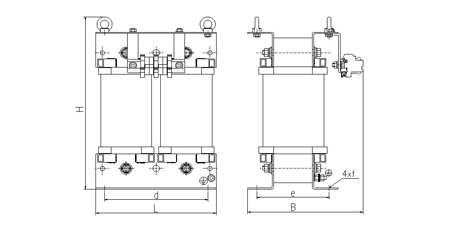

Исполнение B для мощности выше 6,3 кВА

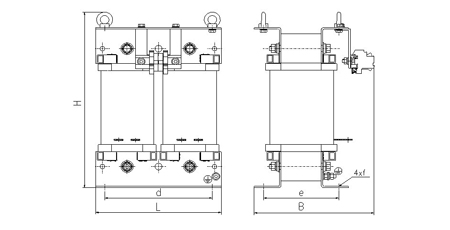

Исполнение B для вторичного тока выше 300 А

Таблица размеров

Технические параметры трансформаторов безопасного напряжения типа ET1o **

Тип трансформатора	Мощность [кВА]	L [мм]	B [мм]	H [мм]	d [мм]	e [мм]	f [мм]	Масса [кг]	Исполнение
ET1o_* - 2,0	2,0	178	140	240	128	114	11 x 15	18	A
ET1o_* - 2,5	2,5	178	152	240	128	126	11 x 15	21	A
ET1o_* - 3,0	3,0	200	165	271	140	133	11 x 15	24	A
ET1o_* - 3,5	3,5	200	177	271	140	145	11 x 15	27	A
ET1o_* - 4,0	4,0	200	192	271	140	160	11 x 15	30	A
ET1o_* - 5,0	5,0	240	165	323	200	127	11 x 15	36	A
ET1o_* - 6,3	6,3	240	180	323	200	142	11 x 15	41	A
ET1o_* - 7,5	7,5	280	260	425	240	151	11 x 15	46	B
ET1o_* - 8,0	8,0	280	260	425	240	151	11 x 15	57	B
ET1o_* - 10	10,0	280	275	425	240	168	11 x 15	64	B

*) - для трансформаторов в климатическом/окружающей среды исполнении C2/E1 (морское исполнение W/3 или тропическое T/3) необходимо в обозначении прибавить букву "M" или "G" в зависимости от предназначения
**) -таблица подготовлена для трансформаторов с напряжением 230//24 работающих в нормальных условиях. Для других условий и данных значения могут измениться.

Примечания:

Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.

По предварительному согласованию возможно исполнение изделия в измененной версии.
