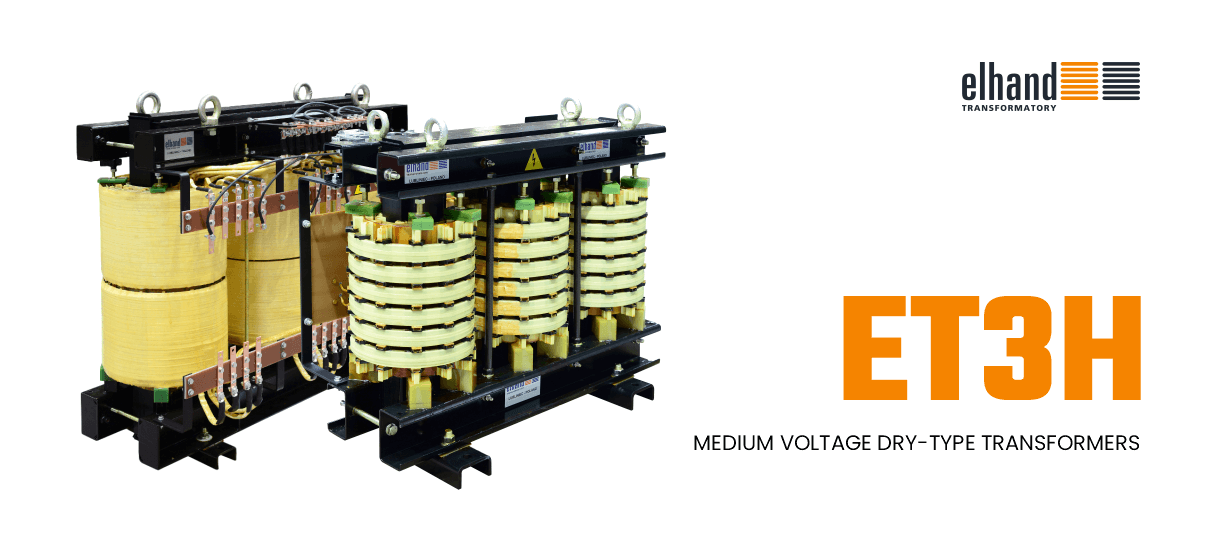

Cухие трансформаторы ETH

Трансформаторы серии ETH имеют обмотки HV и LV, которые намотаны по СУХОЙ технологии. Продукт изготовлен из трудновоспламеняющихся материалов, что подтверждено соответствующими испытаниями и сертификатами. В связи с этим, данный вид трансформаторов является идеальным решением для использования в промышленных установках, где отсутствует большая пожарная опасность, а также в зданиях общего пользования. Данный продукт можно использовать внутри помещения, а также он может служить альтернативой смоляным трансформаторам ETR или масляным ETO.

Тип: ETH	Схема соединений: Dyn5, Dd0, Yzn11, Dd0y1
Мощность: от 10 до 2500 кВА	Степень защиты: IP00; IP23; IP44; IP54
Первичное напряжение HV: 3 x (3; 6; 10; 11; 15) кВ	Климатический класс/класс окружающей среды: C2/E2
Вторичное напряжение LV: do 3 x 1,0 кВ

Для обеспечения возможности работы трансформатора в сложных условиях окружающей среды и климата, а также соответствия польским и международным нормативным документам, сухие трансформаторы серии ETH запроектированы и проверены на соответствие следующим классам:

C2 – стойкость к термическим шокам. Трансформаторы ETH выдерживают большие изменения нагрузок
и перегрузки.
E2 – коррозионная стойкость. Трансформаторы ETH могут работать при высокой влажности воздуха
и в загрязненной атмосфере.

Преимущества:

высокая устойчивость к отсыреванию изоляции,
трудновоспламеняющаяся герметизирующая изоляция обмоток,
высокая диэлектрическая стойкость,
высокая устойчивость к короткому замыканию,
высокая устойчивость к действию факторов внешней среды в соответствии с классами C2, E2,
уровень частичных разрядов <10pC;

Конструкция:
В IV квартале 2015 года мы внедрили разработанную нашей компанией инновационную технологию производства сухих трансформаторов среднего напряжения. Благодаря этой технологии они отличаются большой устойчивостью к динамическому влиянию токов короткого замыкания, колебаниям и вибрации, а также к влажности и едким веществам.

Сердечники трансформаторов изготовлены из магнитных листов холодной прокатки с низкими потерями. Тщательное исполнение сердечника обеспечивается благодаря применению современной технологии резки STEPLAP и использованию механизированных столов для его складывания и вертикального подъема.

Обмотка LV, в зависимости от требований клиента, выполняется сухим способом алюминиевой или медной лентой, либо несколькими параллельными профильными проводами с лаковой изоляцией класса H. В качестве межслойной изоляции используется NOMEX или ERGOPREG, являющийся специальным композитом, который склеивает соседние витки, выполненные из ленты. Использование такого решения дает высокую устойчивость к действию динамических сил короткого замыкания и герметизирует обмотку, предотвращая проникновение влаги и химических испарений, а также положительно влияет на высокую диэлектрическую стойкость.

Обмотка HV также выполняется сухим способом. Обмотка наматывается медными проводами с круглым или профильным сечением в двойной лаковой изоляции класса H. Межслойную изоляцию образует NOMEX или ERGOPREG. Все обмотки (LV и HV) пропитаны эпоксидной смолой в ходе вакуумно-напорного процесса (VPI). Соответствующие параметры процесса VPI, согласно нашей инновационной технологии, гарантируют идеальную пропитку обмотки смолой. Далее обмотки подвергаются термическому затвердеванию в контролируемом процессе нагрева, после окончания которого получают полную устойчивость к трудным условиям климата и окружающей среды. Используемая эпоксидная смола владеет высокой температурной стойкостью класса H, обеспечивает великолепную диэлектрическую прочность и гарантирует высокую теплопроводность, которая способствует хорошему охлаждению обмоток.

Рабочие условия:
Для достижения наивысшего качества трансформаторов типа ETH в испытательной лаборатории проводится серия испытаний: приемо-сдаточные испытания каждого трансформатора, типовые и специальные испытания изделий.
Приемо-сдаточные испытания:

максимальная температура охлаждающего воздуха: 40^oC,
минимальная температура окружающей среды: -25^oC,
средняя годовая температура охлаждающего воздуха: 25^oC,
максимальная относительная влажность воздуха: до 95% при температуре 20^oC,
высота установки: до 1000 м н.у.м.

Контроль качества:
Для достижения наивысшего качества наших товаров, сухие трансформаторы среднего напряжения ETH подвергаются испытанию изделия, а также типовым и специальным испытаниям:
Испытание изделия (проводится на каждом трансформаторе):

испытание изоляции повышенным напряжением,
испытание изоляции индуктированным напряжением (проверка межвитковой, межслойной и межкатушечной изоляции),
измерение сопротивления обмоток постоянному токy,
измерение активного сопротивления изоляции,
определение коэффициента трансформации, группы соединения обмоток, и фазового сдвига,
проверка потерь и тока холостого хода (опыт холостого хода),
проверка потерь и напряжения короткого замыкания (опыт короткого замыкания),
измерение характеристик частичных разрядов

Типовые испытания:

тест на повышение температуры изделия (нагрев),
измерение уровня шума создаваемого трансформатором

Специальные испытания:

иные испытания по согласованию с клиентом

Все испытания, которые проводятся в нашей испытательной лаборатории, используют самую современную аппаратуру производителей мирового класса HAEFELY-HIPOTRONICS и TETTEX.
