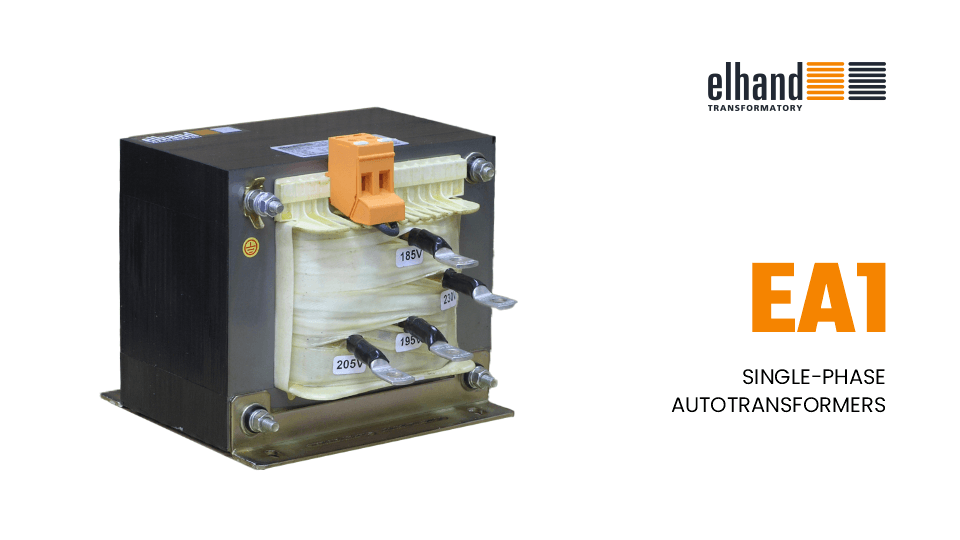

Однофазные автотрансформаторы EA1

Автотрансформатор - это специальный трансформатор, в котором первичная и вторичная обмотка соединены между собой без применения гальванического разделения цепей. Автотрансформаторы применяются в составе электроэнергетиических систем для соединения сетей с разным уровнем напряжения и пусковых узлов мощных асинхронных двигателей, а также везде, где допускается отсутствие гальванического разделения первичной и вторичной цепи. Уменьшение веса и цены - это преимущество автотрансформатора по сравнению с трансформатором.

Продукт для:

Подробная информация:

Исполнение	Однофазные автотрансформаторы EA1 изготовляются в соответствии с требованиями нормы: EN/IEC 61558-2-1
Класс изоляции	B(130^oC) - стандартно до 5 [кВА], F(155^ºC) - стандартно выше 5 [кВА]
Климатическое исполнение / окружающей среды	C1/E0 - материковое исполнение, C2/E1 - морское исполнение
Температура окружающей среды	40^oC
Степень защиты	IP 00
Класс защищенно	I
Частота	50/60 Гц
Первичное напряжение	до 1000В
Вторичное напряжение	до 1000В
Крепеж	при помощи крепежных уголков

Технический эскиз


Стандартное исполнение

Таблица размеров

Технические параметры некоторых однофазных автотрансформаторов типа EA1

Тип автотрансформатора	Конструктивная мощность / Проходная мощность [кВА]	Примерные данные	L [мм]	B [мм]	H [мм]	d [мм]	e [мм]	f [мм]	Масса [кг]
EA1	0,05/0,8	200V/235V	78	63	69	56	47,5	4,8 x 9	1,1
EA1	0,25/0,5	400V/230-220V	105	112	103	80,5	86	5,8 x 12	4,2
EA1	1/4	380V/500V	150	155	138	122	134	7 x 15	12,6
EA1	2,6/10,5	230/210-190-170-150V	178	155	291	128	126	11 x 15	19,6
EA1	5,2/10,2	500V/380V	240	180	320	200	140	11 x 15	38
