Однофазные силовые трансформаторы ET1S **
мощностью от 2,0 до 100 кВА

Силовые трансформаторы предназначены для питания энергоемкого электрооборудования, а также для применения в других отраслях промышленности. В стандартном исполнении трансформаторы приспособлены к монтажу с помощью крепежных уголков. Количество выводов со стороны первичной и вторичной обмоток - по согласованию с получателем. Токовые клеммы могут быть размещены только с одной, либо по обеим сторонам трансформатора. По желанию трансформаторы могут быть собраны в корпусах со степенями защиты ИП23, ИП44 и ИП54 с возможностью вывода питающих кабелей через сальниковые уплотнения.

Скачать карту каталог в PDF

Продукт для:

Подробная информация:

Исполнение Силовые трансформаторы изготавливаются согласно требованиям нормы:
EN/IEC 60076
Класс изоляции

B(130ºC) - стандартно до 5 кВА, F(155ºC) - стандартно выше 5 кВА

Климатическое исполнение /
окружающей среды

C1/E0 - материковое исполнение, C2/E1 - морское исполнение

Температура окружающей среды 40oC
Степень защиты ИП 00
Класс защищенно I
Частота 50/60 Гц
Первичное напряжение до 1000 В
Вторичное напряжение до 1000 В
Токовые клеммы токовые клеммы, кабельные клеммы либо медные шины
Крепеж на 4 болта с помощью уголков



Технический эскиз


Wykonanie A dla mocy do 6,3 kVA
Исполнение A

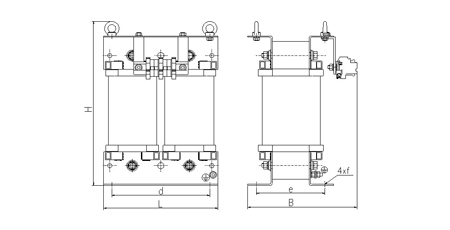

Wykonanie B dla mocy powyżej 6,3 kVA
Исполнение B

Таблица размеров


Технические параметры силовых трансформаторов типа ET1S **

Тип трансформатора Мощность
[кВА]
L
[мм]
B
[мм]
H
[мм]
d
[мм]
e
[мм]
f
[мм]
Масса
[кг]
Исполнение
ET1S_* - 2,0 2,0  174  140  240  116 114 11 x 15  17 A
ET1S_* - 2,5  2,5  174  152  240  116  126  11 x 15  21 A
ET1S_* - 3,0  3,0  200  165  280  140  133  11 x 15  23 A
ET1S_* - 3,5  3,5  200  177  280  140  145  11 x 15  27 A
ET1S_* - 4,0  4,0  200  192  280  140  160  11 x 15  30 A
ET1S_* - 5,0  5,0  240  165  333  200  127  11 x 15  35 A
ET1S_* - 6,3  6,3  240  180  333  200  142  11 x 15  40 A
ET1S_* - 7,5  7,5  280  200  475  240  151  11 x 15  46 A
ET1S_* - 8,0  8,0 280  200  475  240  151  11 x 15  48 A
ET1S_* - 10,0  10,0  280  210  480  240  168  11 x 15  56 A
ET1S_* - 12,0  12,0  280  220  480  240  178  11 x 15  63 A
ET1S_* - 15,0  15,0  320  300  425  270  190  13 x 18  74 B
ET1S_* - 16,0  16,0  320  300  425  270  190  13 x 18  76 B
ET1S_* - 20,0  20,0  360  330  480  310  220  13 x 18  98 B
ET1S_* - 25,0  25,0  360  340  480  310  240  13 x 18  120 B
ET1S_* - 30,0  30,0  360  350  480  310  240  13 x 18  130 B
ET1S_* - 40,0  40,0  360  400  480  310  270  13 x 18  160 B
ET1S_* - 50,0  50,0  460  420  550  360  220  13 x 18  190 B
ET1S_* - 63,0  63,0  460  450  550  360  240  13 x 18  218 B
ET1S_* - 75,0  75,0  460  480  550  360  270  13 x 18  254 B
ET1S_* - 80,0  80,0 480  430  640  380  260  17 x 25  268 B
ET1S_* - 100,0  100,0  480  460  640  380  290  17 x 25  334 B

*) - для трансформаторов в климатическом/окружающей среды исполнении C2/E1 (морское исполнение W/3 или тропическое T/3)  необходимо в обозначении прибавить букву "M" или "G" в зависимости от предназначения
**) - таблица подготовлена для трансформаторов с напряжением 400//400 работающих в нормальных условиях. Для других условий и данных значения могут измениться.

Примечания:

Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.

По предварительному согласованию возможно исполнение изделия в измененной версии.



Obudowa leżąca IP 23 dla urządzeń jednofazowych

Лежачий кожух IP 23

Obudowa stojąca IP 23 dla urządzeń jednofazowych

Кожух IP 23

Obudowa naścienna IP 23 dla urządzeń jednofazowych

Настенный кожух IP 23

Obudowa stojąca IP 44 dla urządzeń jednofazowych

Кожух IP44

Obudowa stojąca IP 54 dla urządzeń jednofazowych

Кожух IP54
