Трехфазные изолирующие трансформаторы
ET3o ** мощностью от 0,05 до 40 кВА

Изолирующие трансформаторы используют в схемах, где требуется разделение напряжений. Первичная и вторичная обмотка отделены друг от друга медным экраном.
В стандартном исполнении трансформаторы приспособлены к монтажу с помощью крепежных уголков. Токовые клеммы могут быть размещены только с одной, либо по обеим сторонам трансформатора. По желанию трансформаторы могут быть собраны в корпусах со степенями защиты ИП23, ИП44 и ИП54.

Скачать карту каталог в PDF

Подробная информация:

Исполнение трансформаторы изготавливаются согласно требованиям нормы:
EN/IEC 61558-2-4
Класс изоляции

B(130ºC) - стандартно до 5 кВА, F(155ºC) - стандартно выше 5 кВА

Климатическое исполнение /
окружающей среды

C1/E0 - материковое исполнение, C2/E1 - морское исполнение

Температура окружающей среды

40oC
Степень защиты ИП 00
Класс защищенно I
Частота 50/60 Гц
Схема соединений Dyn5 - стандартно
Первичное напряжение до 1000 В
Вторичное напряжение до 500 В
Токовые клеммы токовые клеммы номинального сечения от 4 мм2 до 150 мм2 или медные шины
Крепеж с помощью уголков

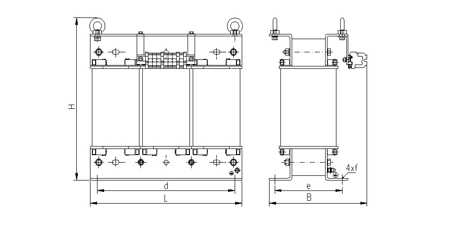

Технический эскиз


Wykonanie A dla mocy do 5 kVA Исполнение A для мощности до 5 кВА Wykonanie A dla mocy powyżej 5 kVA Исполнение B для мощности выше 5 кВА

Таблица размеров


Технические параметры изолирующих трансформаторов типа ET3o **

Тип трансформатора Мощность
[кВА]
L
[мм]
Bmax
[мм]
H
[мм]
d
[мм]
e
[мм]
f
[мм]
Масса
[кг]
Исполнение
ET3o_* - 0,05  0,05  100 60  122 81 41  5 x 8 1,4 A
ET3o_* - 0,15  0,15  125  71  140  100  55  5 x 8  2,6 A
ET3o_* - 0,3  0,3  155  91  156  130  71  8 x 12  5,1 A
ET3o_* - 0,5  0,5  195  102  185  173  82 8 x 11  7,5 A
ET3o_* - 0,63  0,63  195  112  185  173  92  8 x 11  9,5 A
ET3o_* - 0,8  0,8  195  112  185  173  92  8 x 11  10,5 A
ET3o_* - 1,0  1,0  210  105  200  173  85  8 x 11  12 A
ET3o_* - 1,5  1,5  240  131  226  198  105  11 x 15  16 A
ET3o_* - 2,0  2,0  240  146  226  198  120  11 x 15  22 A
ET3o_* - 2,5  2,5  261  140  239  198  114  11 x 15  26 A
ET3o_* - 3,0  3,0  300  152  274  240  122  11 x 15  30 A
ET3o_* - 4,0  4,0  300  165  274  240  135  11 x 15  38 A
ET3o_* - 5,0  5,0  300  192  274  240  160  11 x 15  49 A
ET3o_* - 6,3  6,3  360  230  365  310  125  11 x 15  47 B
ET3o_* - 7,5  7,5  360  237  365  310  132  11 x 15  54 B
ET3o_* - 8,0  8,0  360  247  365  310  142  11 x 15  60 B
ET3o_* - 10,0  10,0  360  270  365  310  162  11 x 15  71 B
ET3o_* - 12,5  12,5  420  255  425  370  158  11 x 15  82 B
ET3o_* - 15,0  15,0  420  265  425  370  168  11 x 15  91 B
ET3o_* - 16,0  16,0  420  265  425  370  168  11 x 15  92 B
ET3o_* - 20,0  20,0  480  290  485  430  190  13 x 18  117 B
ET3o_* - 22,5  22,5  480  300  485  430  200  13 x 18  129 B
ET3o_* - 25,0  25,0  480  305  485  430  210  13 x 18  139 B
ET3o_* - 30,0  30,0  480  315  485  430  220  13 x 18  154 B
ET3o_* - 40,0  40,0  540  350  545  490  240  13 x 18  195 B

*) - для трансформаторов в климатическом/окружающей среды исполнении C2/E1 (морское исполнение W/3 или тропическое T/3) необходимо в обозначении прибавить букву "M" или "G" в зависимости от предназначения
**) - таблица подготовлена для трансформаторов с напряжением 400//400 работающих в нормальных условиях. Для других условий и данных значения могут измениться.

Примечания:

Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.

По предварительному согласованию возможно исполнение изделия в измененной версии.



Obudowa przenośna IP 23 dla urządzeń jednofazowych

Портативный кожух IP 23

Obudowa leżąca IP 23 dla urządzeń trójfazowych

Лежачий кожух IP 23

Obudowa naścienna IP 23 dla urządzeń trójfazowych

Настенный кожух IP 23

Obudowa stojąca IP 23 dla urządzeń trójfazowych

Кожух IP 23

Obudowa stojąca IP 44 dla urządzeń trójfazowych

Кожух IP44

Obudowa stojąca IP 54 dla urządzeń trójfazowych

Кожух IP54
