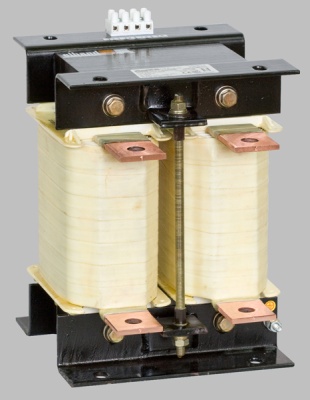

Сглаживающие дроссели

Сглаживающие дроссели ED2W применяется обычно в выходных цепях выпрямителей, которые значительно сокращают пульсации выпрямленного тока. На практике часто соединяются сглаживающие дроссели с конденсаторами получают схему фильра LC.
В нижеприведенной таблице указаны только примерные параметры некоторых производимых фирмой дросселей. По предварительному согласованию возможно исполнение дросселей в измененной версии.

Продукт для:

Подробная информация:

Исполнение	Дроссели изготовляются согласно требованиям норм: EN/IEC 60076-6; EN/IEC 61558-2-20
Класс изоляции	F(155^oC) - стандартно
Климатическое исполнение / окружающей среды	C1/E0 - материковое исполнение, C2/E1 - морское исполнение
Температура окружающей среды	40^oC
Степень защиты	IP 00
Участие пульсаций	< 10% - стандартно
Частота пульсаций	300 Hz - стандартно
Рабочее напряжение	do 750 V (230 V стандартно)
Перегрузки	110% I_n
Токовые клеммы	Токовые клеммы, кабельные клеммы либо медные шины
Крепеж	при помощи крепежных уголков

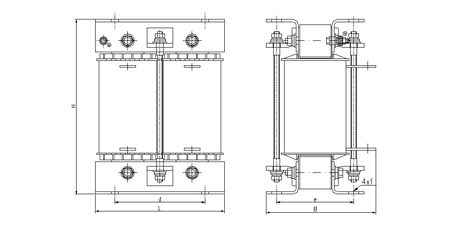

Технический эскиз

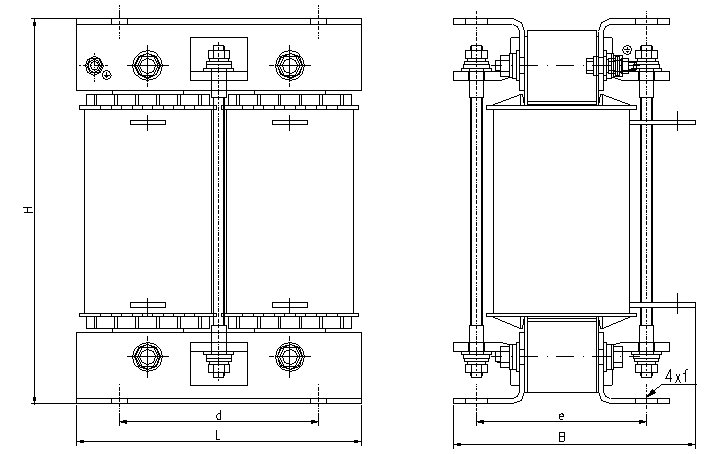

Стандартное исполнение

Таблица размеров

Технические параметры примерных сглаживающих дросселей ED2W

Поз.	Тип дросселя	Индуктивность [мГн]	Ток [A]	L [мм]	B [мм]	H [мм]	d [мм]	e [мм]	f [мм]	Масса [кг]
1	ED2W-2 x 1/70	2 x 1	70	120	110	160	100	78	8 x 12	6,4
2	ED2W-2 x 0,05/260	2 x 0,05	260	120	120	160	100	78	8 x 12	6,2
3	ED2W-2 x 0,025/340	2 x 0,025	340	160	155	220	110	115	10 x 15	13
4	ED2W-2 x 0,05/500	2 x 0,05	500	200	190	266	140	145	10 x 15	30
5	ED2W-2 x 0,03/1265	2 x 0,03	1265	280	260	362	240	166	10 x 15	58
