Трехфазные защитные дроссели для фильтрации гармоник 7% (номинальное напряжение батареи 440В)

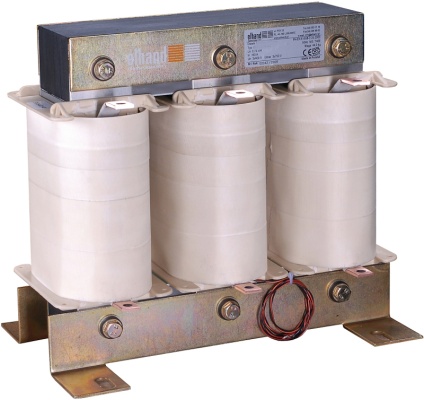

Трехфазные защитные дроссели ED3F защищают батареи статических конденсаторов от перегрузки токами высшх гармоник. Вместе с емкостью конденсаторов они образуют резонансные контуры, ограничивающие амплитуды токов высших гармоник.
Возможно исполнение дросселей с отводами, заканчивающимися клеммами под винт, кабельными клеммами либо токовыми шинами.
В дросселях можно дополнительно устанавливать датчики температуры.
Продукт для:
Подробная информация:
| Исполнение | дроссели изготавливаются согласно нормам: EN/IEC 61558-2-20; EN/IEC 60938 |
|---|---|
| Класс изоляции |
F(155oC) - стандартно |
| Климатическое исполнение / окружающей среды |
C1/E0 - материковое исполнение, C2/E1 - морское исполнение |
| Температура окружающей среды | 40oC |
| Степень защиты | ИП 00 |
| Ном. напря. батареи | 440 B |
| Ном. напря. сети | 400 B |
| Частота | 50 Гц |
| Коэффициент сглаживания [p] | 7% (fr=189 Гц) |
| Магнитная линейность | ILIN-1,15*In |
| Тепловой ток | 1,06 x In |
Технический эскиз
 |
| Исполнение A |
 |
| Исполнение B |
Таблица размеров
Для номинального напряжения батареи 440В
| Тип дросселя [QLC/ULC/p-Qc/UC] |
Мощность батареи [кВАр] |
LN [мГн] |
IN [A] |
L [мм] |
B [мм] |
H [мм] |
d [мм] |
e [мм] |
f [мм] |
Масса [кг] |
Исполнение |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ED3F-2,2/400/7-2,5/440 | 2,5 | 17,25 | 3,2 | 125 | 71 | 141 | 100 | 55 | 5 x 8 | 2,3 | A |
| ED3F-4,4/400/7-5/440 | 5 | 8,63 | 6,4 | 155 | 77 | 160 | 130 | 57 | 8 x 12 | 3,2 | A |
| ED3F-8,9/400/7-10/440 | 10 | 4,31 | 12,8 | 195 | 92 | 190 | 173 | 72 | 8 x 11 | 5,7 | A |
| ED3F-11,1/400/7-12,5/440 | 12,5 | 3,45 | 16 | 195 | 102 | 190 | 173 | 82 | 8 x 11 | 7,3 | A |
| ED3F-13,3/400/7-15/440 | 15 | 2,88 | 19,2 | 195 | 112 | 190 | 173 | 92 | 8 x 11 | 8,4 | A |
| ED3F-17,8/400/7-20/440 | 20 | 2,16 | 25,7 | 208 | 98 | 210 | 173 | 78 | 8 x 11 | 9 | A |
| ED3F-22,2/400/7-25/440 | 25 | 1,73 | 32,1 | 208 | 140 | 185 | 173 | 85 | 8 x 11 | 11,2 | B |
| ED3F-26,6/400/7-30/440 | 30 | 1,44 | 38,5 | 240 | 155 | 210 | 198 | 95 | 11 x 29 | 13,2 | B |
| ED3F-35,5/400/7-40/440 | 40 | 1,08 | 51,3 | 240 | 160 | 210 | 198 | 115 | 11 x 29 | 19,2 | B |
| ED3F-44,4/400/7-50/440 | 50 | 0,86 | 64,1 | 240 | 175 | 210 | 198 | 129 | 11 x 29 | 22,2 | B |
| ED3F-53,3/400/7-60/440 | 60 | 0,72 | 77 | 261 | 165 | 230 | 198 | 126 | 11 x 29 | 28 | B |
| ED3F-66,6/400/7-75/440 | 75 | 0,58 | 96,2 | 300 | 180 | 270 | 240 | 133 | 11 x 15 | 32 | B |
| ED3F-88,8/400/7-100/440 | 100 | 0,43 | 128,3 | 300 | 200 | 270 | 240 | 160 | 11 x 15 | 43 | B |
Gdzie:
QLC - номинальная реактивная мощность системы LC (дроссель - конденсатор)
ULC - номинальное напряжение питания системы LC
p - коэффициент сглаживания
QC - номинальная реактивная мощность батареи
UC - номинальное напряжение батареи
LN - номинальная индуктивность защитного дросселя
IN - номинальный ток системы LC
Примечания:
Производитель оставляет за собой право введения изменений, связанных с непрерывным процессом усовершенствования изделий.
По предварительному согласованию возможным является исполнение дросселей в иной версии
Для климатического/окружающей среды исполнения C2/E1 в обозначению следует подать дополнительно букву "M"
Лежачий кожух IP 23
Настенный кожух IP 23
Кожух IP 23
Кожух IP44
Кожух IP54
