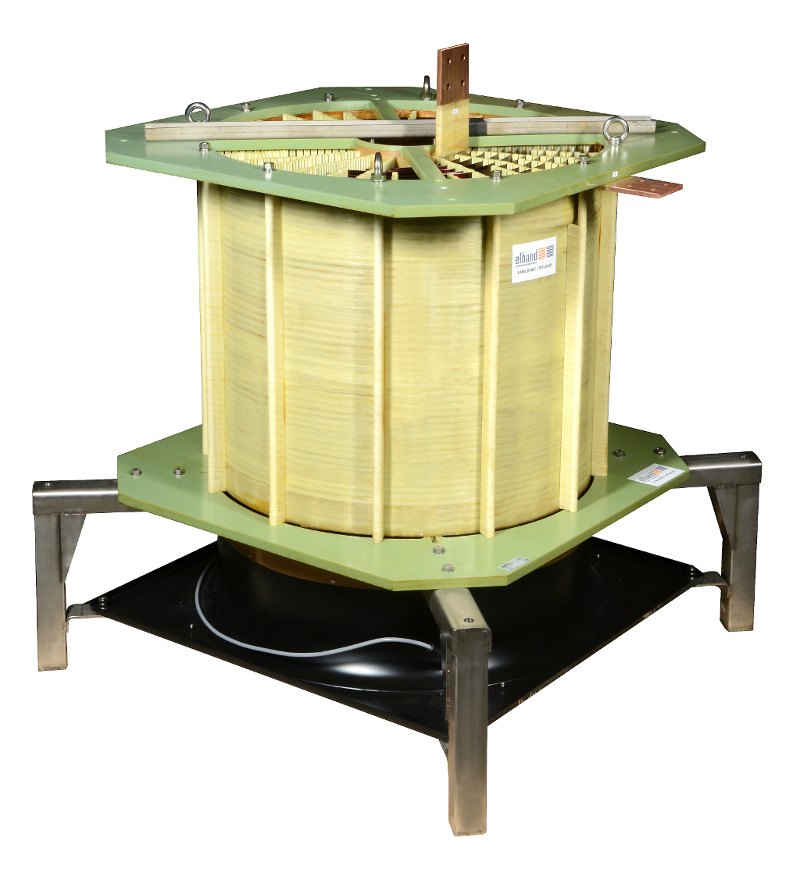

Сухие дроссели среднего напряжения





Тип

EDH...
Ток

от 20 до 2500 A

Номинальное напряжение

3 x (3; 6; 10; 11; 15) кВ

Степень защиты IP00; IP23; IP44; IP54
Климатический класс / класс окружающей среды C2/E2

Сухие дроссели среднего напряжения EDH имеют обмотку, которая намотана по СУХОЙ технологии. Продукт изготовлен из трудновоспламеняющихся материалов, что подтверждено соответствующими испытаниями и сертификатами. В связи с этим, данный вид дросселя предназначен для использования в промышленных установках, где отсутствует большая пожарная опасность, а также в зданиях общего пользования.
Для обеспечения возможности работы в сложных условиях окружающей среды и климата, а также соответствия польским и международным нормативным документам, сухие дроссели среднего напряжения серии EDH запроектированы и проверены на соответствие следующим классам:

  • C2 – стойкость к термическим шокам. Дроссели EDH выдерживают большие изменения нагрузок
    и перегрузки.
  • E2 – коррозионная стойкость. Дроссели EDH могут работать при высокой влажности воздуха
    и в загрязненной атмосфере.

Преимущества:

  • высокая устойчивость к отсыреванию изоляции;
  • трудновоспламеняющаяся герметизирующая изоляция обмоток;
  • высокая диэлектрическая стойкость;
  • высокая устойчивость к токам короткого замыкания;
  • высокая устойчивость к действию факторов внешней среды в соответствии с классами C2, E2;
  • уровень частичных разрядов <10pC;

Конструкция:
В IV квартале 2015 года мы внедрили разработанную нашей компанией инновационную технологию производства сухих дросселей среднего напряжения. Благодаря этой технологии они отличаются большой устойчивостью к динамическому влиянию токов короткого замыкания, колебаниям и вибрации, а также к влажности и едким веществам.
В дросселях с сердечником сердечники изготовлены из магнитных листов в разработанной нами многощелевой технологии "ElhandCutCoreTM"
Обмотка, в зависимости от требований клиента, выполняется сухим способом алюминиевой или медной лентой, либо несколькими параллельными профильными проводами с лаковой изоляцией класса H. В качестве межслойной изоляции используется NOMEX или ERGOPREG, являющийся специальным композитом, который склеивает соседние витки, выполненные из ленты. Использование такого решения дает высокую устойчивость к действию сил короткого замыкания и герметизирует обмотку, предотвращая проникновение влаги и химических испарений, а также положительно влияет на высокую диэлектрическую стойкость. Обмотка пропитана эпоксидной смолой в ходе вакуумно-напорного процесса (VPI). Соответствующие параметры процесса VPI, согласно нашей инновационной технологии, гарантируют идеальную пропитку обмотки смолой. Далее обмотка подвергается термическому затвердеванию в контролируемом процессе нагрева, после окончания которого она получает полную устойчивость к трудным условиям климата и окружающей среды. Используемая эпоксидная смола обладает высокой температурной стойкостью класса H, а также обеспечивает очень хорошую диэлектрическую устойчивость и гарантирует высокую термическую проводимость, которая облегчает охлаждение обмоток. Дроссели без сердечника (воздушные) могут работать вне помещений во всех климатических зонах, а при желании клиента могут дополнительно быть покрыты слоем силиконовой оболочки. Благодаря такому покрытию они получают дополнительную защиту от проникновения влажности, получая тем самым длительную жизнеспособность.

Характеристика

Значение
для дросселей с сердечником (работа в помещении)

Значение
для дросселей без сердечников (работа вне помещений)
максимальная температура охлаждающего воздуха +40oC

+55oC

минимальная температура окружающей среды -25oC

-40oC

средняя годовая температура охлаждающего воздуха +25oC +30oC
максимальная относительная влажность воздуха 95% при 20oC 100%
высота установки над уровнем моря до 1000 м до 1000 м

Контроль качества:
Для достижения наивысшего качества наших товаров, сухие дроссели среднего напряжения EDH подвергаются испытанию изделия, а также типовым и специальным испытаниям:

Приемо-сдаточные испытания (проводится на каждом дросселе):

  • испытание изоляции повышенным напряжением;
  • измерение активного сопротивления изоляции;
  • измерение сопротивления обмоток постоянному току;
  • измерение индуктивности;

Типовые испытания:

  • тест на повышение температуры изделия (нагрев);
  • измерение уровня шума создаваемого дросселом;
  • испытание прочности на удар молнии;

Специальные испытания:

  • испытание устойчивости к коротким замыканиям;
  • иные испытания по согласованию с клиентом;

Все испытания, которые проводятся в нашей испытательной лаборатории, используют самую современную аппаратуру производителей мирового класса HAEFELY-HIPOTRONICS и TETTEX.
