Фильтры гармоник до 110 кВт
Функция
Уменьшение высших гармоник, генерируемых нелинейными нагрузками, имеет решающее значение для экономии энергии. Фильтр гармоник ElhandHF ™ позволяет максимально использовать активную мощность системы электроснабжения, увеличивает срок службы установленных устройств и защищает их от повреждений, вызванных низким качеством электроэнергии. Компактный дизайн и простая установка позволяют легко интегрировать в существующую систему. Компенсация высших гармоник тока фильтром ElhandHF ™ помогает получить соответствие с IEEE 519, PN-EN 61000–3 или с другими стандартами качества, связанными с качеством электроэнергии.
Уменьшение высших гармоник, генерируемых нелинейными нагрузками, имеет решающее значение для экономии энергии. Фильтр гармоник ElhandHF ™ позволяет максимально использовать активную мощность системы электроснабжения, увеличивает срок службы установленных устройств и защищает их от повреждений, вызванных низким качеством электроэнергии. Компактный дизайн и простая установка позволяют легко интегрировать в существующую систему. Компенсация высших гармоник тока фильтром ElhandHF ™ помогает получить соответствие с IEEE 519, PN-EN 61000–3 или с другими стандартами качества, связанными с качеством электроэнергии.
| Преимущества | Применение |
|---|---|
|
|
Нестандартное исполнение
Изготовление дросселя с параметрами, отличными от указанных в информационной карточке, возможно после предварительного обращения.
Продукт для:
Подробная информация:
| Номинальная мощность | 2,2-110 кВт |
|---|---|
| Номинальное напряжение | 380-415 В ±10% |
| Номинальная частота | 50 Гц |
| THDi | zgodne z IEEE 519 |
| Перегрузочная способность | 110% Pn (непрерывная) 160% Pn мин/ч (временная) |
| Потребляемая емкостная мощность | ≤20% Pn |
| Макс. температура окружающей среды | 40°C – материковое исп. 45°C – морское исп. ≥50°C – нестандартное исп. |
| Класс изоляции | F (2,2-75 кВт, 155°C) H (90-110 кВт, 180°C) |
| Материал обмоток | медь |
| Стандартное оборудование | датчик температуры NC |
| Монтаж | настенный |
| Степень защиты | IP20, IP00 |
| Соответствие стандартам | PN-EN 60076-6 |
*- система изоляции подтверждена сертификатом UL

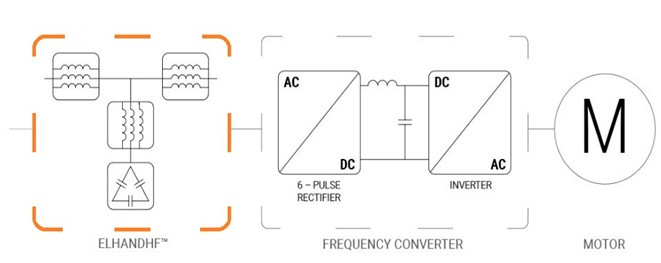

Типичная схема применения
